ラストマイル配送時の温度変動は、ワクチンの劣化、生物学的製剤の劣化、出荷拒否された高級魚介類など、コールドチェーンの年間損失のうち不釣り合いな割合を占める原因となっています。そのチェーンの終端にある断熱バッグは、通常、最後に評価されるものであり、実際に障害が最初に発生する場所です。
医療物流、バイオ医薬品流通、高級食品配送の調達マネージャーや製品ディレクターにとって、エンジニアリング上の問題は、ソフト クーラーが適切に見えるかどうかではなく、実際の取り扱いや周囲条件下で、その工法が実際に制御された温度環境を 48 ～ 72 時間保持できるかどうかです。その答えは、継ぎ目がどのように作られているか、断熱材が濡れたときにどのような作用をするか、積載物と接触する材料が用途に必要なコンプライアンス基準を満たしているかどうかという 3 つの要素によって決まります。
ステッチ構造が構造的にコールド チェーンの要件に適合しない理由
コールド チェーン アプリケーションにおけるステッチ ソフト クーラーの問題は、消費者にとってのパフォーマンスの欠陥 (温かい飲み物や溶けたアイスパック) ではありません。これらは、熱的完全性と生物学的安全性の両方を同時に損なう構造的な破損モードです。
針が防水膜を通過するたびに穴が開きます。一般的な縫い目では、縫い目の長さ 1 メートルあたり、このような穴が数百個発生します。安定した低応力条件下では、シームテープがこれらの穴を適切にカバーします。コールド チェーンの使用中に発生する熱サイクル (冷蔵保管場所、周囲の積載環境、車両の貨物エリアの間で繰り返される移行) の下では、テープの接着結合は基礎となる TPU とは異なる速度で膨張および収縮します。時間の経過とともに、多くの場合 1 回の出荷ライフサイクル内で、接着エッジが持ち上がり、その下の穴が活発な漏れ経路となります。
2 つの結果が続き、それらは互いに複雑になります。
1つ目はサーマルブリッジです。縫い目が損なわれると、冷気が逃げ、縫い目ラインから周囲の熱が侵入します。縫い目はまさに構造的脆弱性と熱的脆弱性が一致する場所です。保氷時間が低下するのは、断熱材が劣化したためではなく、シェルが密閉されなくなったためです。制御されたテスト条件下で 48 時間の保氷性があると評価されたバッグは、実際の物流取り扱いでは 20 時間持続する可能性があります。
2 つ目は、あまり注目されていませんが、実際のコンプライアンス リスクを伴う生物学的危険です。溶けた結露や積載物の湿気が、損傷した継ぎ目を通ってライナーと断熱フォームの間の空間に浸透すると、排水したり乾燥したりできなくなります。ライナーとフォームの間の密閉された暗く湿った環境では、予想どおりにカビや細菌が増殖します。医療輸送や生鮮食品の物流で使用されるバッグの場合、これは抽象的な汚染リスクではなく、用途に必要な衛生基準への直接の違反であり、製品に名前が記載されているブランドに課せられる責任です。
これらは建設方法の構造的な結果であり、品質管理の欠陥ではありません。良く作られたステッチクーラーには、粗悪に作られたクーラーと同じ故障経路があります。故障までのタイムラインは異なりますが、故障モードは異なります。
27.12 MHz での RF 溶接: 実際にハーメチックシールが実現される仕組み
高周波 (RF) 溶接 (高周波溶接または HF 溶接とも呼ばれます) は、別個の構造要素としての継ぎ目を排除することで、継ぎ目の問題を解決します。結合ゾーンは、2 つのパネルが糸で結合されているのではなく、連続した素材になります。
このプロセスは、表面伝導ではなく内部加熱によって機能します。 TPU 材料が 27.12 MHz (産業用に指定された ISM 周波数帯域) の交流電磁場内に置かれると、RF溶接装置 - TPU 内の極性分子は、場の振動ごとに再整列を試みます: 毎秒約 2,700 万回。この分子運動による摩擦により、溶接部の材料全体に均一に熱が発生します。同時に加えられる空気圧の下で、2 つのパネル間の界面の材料が融解温度に達し、層が分子レベルで融合します。
フィールドが除去され、材料が持続的な圧力下で冷却されると、2 つの元のパネル間の界面は構造的に消失します。溶接部は単一の材料です。破壊的引張試験では、通常、ウェルド ライン自体が崩れる前に、このゾーンがベース ファブリック内で破壊されます。ウェルド ラインは弱点ではありません。
特にコールド チェーン用途の場合、この工法が提供するのは、貫通経路のない密閉された内部盆地です。針穴、テープの端、液体が蓄積する可能性のある折り畳まれた縫い目の溝はありません。滑らかで連続した TPU 内面は、縫い目への侵入を心配することなく、拭いたり、医療グレードの消毒剤で滅菌したりすることができます。結露、溶けた氷水、こぼれた薬液は表面に留まり、断熱空洞に移行しません。これは生物学的安全性に関する主張の構造的根拠であり、TPU 単独の物質的特性ではありません。
同じ論理が静水圧性能の主張にも当てはまります。適切に製造およびテストされた RF 溶接ソフトクーラーは、継ぎ目や閉鎖点からマイクロバブルが放出されることなく 1.0 Bar の内圧を保持します。これは、10 メートルの水柱の静水圧に相当し、物流の取り扱いによる物理的ストレスをはるかに超えており、ラスト マイルの配送シナリオよりも厳しい条件下でも気密シールが保持されることが確認されています。
クローズドセルフォーム: 48 ～ 72 時間の保持時間を支える熱工学
密閉された外側シェルは、継ぎ目の破損の問題に対処します。悪環境条件下で制御された温度を 48 ～ 72 時間維持するには、断熱層が継続的にその役割を果たし続ける必要があります。つまり、濡れた場合でもその役割を果たし続ける必要があります。
オープンセルフォームは相互に接続された内部構造を持っています。結露、ライナーの軽微な損傷、または繰り返しの荷重サイクルによる湿気の多い環境から湿気が侵入すると、フォームマトリックス全体に広がり、そこに留まります。湿った連続気泡フォームは急速に熱抵抗を失います。閉じ込められたガスの断熱効果は、水の熱伝導率によって置き換えられます。乾燥状態での氷保持テストで評価されたバッグの場合、断熱材が湿気を吸収すると、現場での性能が大幅に低下します。

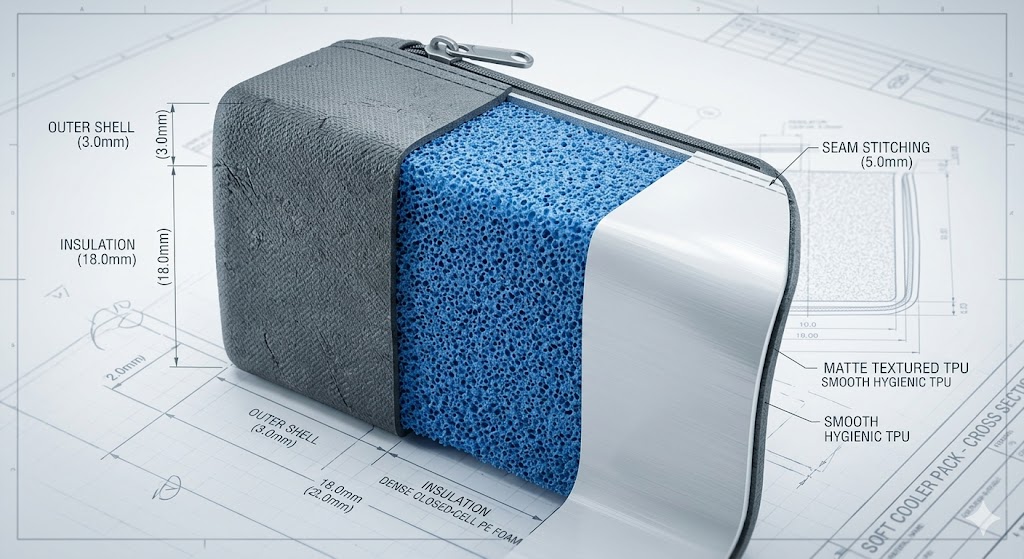

医療グレードのソフトクーラーは、高密度独立気泡フォーム (NBR (ニトリル ブタジエン ゴム) またはプレミアム高密度 EVA が該当するグレード) を使用しており、各気泡が隣接する気泡から完全に密閉されています。セル間に空気や液体の移動経路がないため、フォーム内の対流による熱伝達が排除されます。各密閉セルのガス充填により、伝導熱伝達が最小限に抑えられます。これにより、同等の厚さのオープンセル代替品よりもかなり高い R 値が得られます。
湿気の挙動も同様に重要です。独立気泡フォームは素材レベルで本質的に防水性があります。密閉気泡構造により、露出に関係なく物理的に吸水が防止されます。 72 時間の輸送で内部結露が発生したバッグは、72 時間目にも 1 時間目と同じ R 値で断熱性能を発揮します。この一貫性により、72 時間温度保持仕様が願望的なものではなく、達成可能かつ検証可能になります。
特定の温度範囲（生物製剤の場合は 2°C ～ 8°C、特定の医薬品の場合は氷点下）を必要とする用途では、フォーム密度、フォームの厚さ、および相変化材料の体積の組み合わせを設計して、指定された周囲条件下で定義された範囲を維持することができます。これは仕様に関する会話であり、固定された製品パラメータではありません。関連する変数はすべて製造フレームワーク内で調整可能です。
構造上の利点は二次的なものですが、特に医療用途では注目に値します。高密度独立気泡フォームは、硬い外殻を必要とせずに、壊れやすいバイアル、ガラス容器、プレフィルドシリンジに有意義な衝撃保護を提供します。フォームは荷物全体に分散されたクッションとして機能し、単一の接触点でのピーク衝撃力を軽減します。
TPU 材料仕様: FDA および REACH コンプライアンスが実際に要求するもの
医療輸送や食品グレードの物流で使用されるソフトクーラーの場合、積載物と直接または間接的に接触する材料は、定義された規制基準を満たす必要があります。最も明らかな問題のある物質を回避するだけでなく、特定の用途に対する文書化された準拠を維持する必要があります。
医療グレードのソフトクーラーの外側シェルと内側ライナーの両方に関連する素材は、840 デニールの TPU コーティングされたナイロンです。 PVC は従来の代替品であり、大幅に安価です。また、これらの製品が使用される規制環境との適合性もますます高まっています。PVC 可塑剤 (通常はフタル酸エステル系) は、カリフォルニア州プロポジション 65 および EU REACH 規制によって制限されています。また、PVC は低温でもろくなるため、ドライアイスを使用したり、氷点下の貨物環境に達したりするコールド チェーン用途では、材料完全性のリスクが生じます。
TPU は両方の問題を回避します。 -30°C までの柔軟性を維持し、コールド チェーンの温度要件の全範囲をカバーします。 BPA フリーおよび PFAS フリーの配合と互換性があり、食品グレードの TPU グレードは食品との直接接触に関して FDA 準拠を満たしています。特に内装ライナー (氷、アイスパック、および場合によってはペイロード自体と接触する表面) の場合、FDA 準拠の BPA フリーの抗菌 TPU が、医療および食品グレードの物流要件を満たす材料仕様となります。
TPU の耐薬品性プロファイルは医療用途にも当てはまります。TPU は、使用間の滅菌に使用される濃縮消毒剤 (耐久性の低いライナー素材は時間の経過とともに劣化するアルコールベースの溶液など) に耐えます。表面を劣化させることなく、出荷の合間に積極的に拭き取ることができるライナーは、最初の導入時だけでなく、実際の製品耐用年数にわたってその衛生特性を維持します。
医療用コールドチェーン用途の OEM パートナーを評価する場合、関連文書には、内装ライナー素材の FDA 準拠証明書、制限物質が含まれていないことを確認する REACH 試験報告書、サプライヤーの一般的な材料ラインだけでなく、生産バッチに固有の BPA/PFAS フリー材料宣言が含まれます。これらの文書は、特定の監査調査に応じて作成されるものではなく、標準的なオンボーディング資料の一部として、要求に応じて入手できるようにする必要があります。
医療用コールド チェーン アプリケーションの OEM パートナーの選択
本物の医療グレードのソフトクーラーのエンジニアリング要件 (RF 溶接された気密構造、独立気泡フォーム断熱材、FDA 準拠の TPU ライナー) は明確に定義されています。異なるのは、特定の製造パートナーが、医療および食品グレードの物流アプリケーションに必要なプロセス規律と文書化インフラストラクチャを使用して、これらの要件を満たしているかどうかです。
監査で重要な質問は、施設の縫い目の圧力テストはユニットごとに行われているのか、それともバッチサンプリングによって行われているのか、またどのような Bar 評価に基づいて行われているのかということです。一般的な材料範囲だけでなく、製品に使用される特定の内装ライナー材料に関する FDA 準拠文書を提供できますか?独立気泡フォームはどのように調達され、入荷する材料バッチで密度が検証されますか? RF 溶接パラメータ セットは材料仕様ごとに文書化されていますか?また、生産量全体にわたってコンプライアンスがどのように検証されていますか?
このアプリケーション分野で真の能力を持つメーカーが、運用の詳細についてこれらの質問に答えます。実際の物流条件下での 72 時間の温度保持パフォーマンスの背後にあるエンジニアリングは具体的で検証可能であり、説明するのは特に難しいことではありません。つまり、曖昧な答え自体が意味のある情報であることを意味します。
よくある質問
医療用ソフトクーラーにおけるステッチングと比較したRF溶接の主な利点は何ですか?
RF 溶接は TPU パネルを分子レベルで融合し、針穴、シームテープ、湿気や汚染の侵入経路のない連続した密閉内部を作り出します。医療および食品グレードの用途では、これにより、氷の保持を減らす熱ブリッジと、縫い合わせたバッグの断熱キャビティに湿気が浸入するときに生じる生物学的汚染のリスクの両方が排除されます。 RF 溶接冷却器の内面は完全に滅菌できます。ステッチクーラーの断熱キャビティではそれができません。
独立気泡フォームクーラーは温度を 72 時間確実に維持できますか?
適切な条件であれば、その通りですが、仕様はそれらの条件が何であるかを正確に示す必要があります。高密度クローズドセルフォームは、RF 溶接ハーメチックシェルと気密クロージャーと組み合わされて、フォームが耐熱性を低下させる湿気を吸収しないため、定格 R 値を継続的に維持します。実際の保持時間は、周囲温度、積載質量、相変化材料の量、および袋を開ける頻度によって異なります。特定の温度範囲 (たとえば、生物製剤の場合は 2°C ～ 8°C) では、これらの変数をモデル化し、定義された周囲条件に対してテストして、検証可能な性能仕様を生成できます。
TPU ソフト クーラーは生物製剤やワクチンの輸送に準拠していますか?
食品グレードの FDA 準拠の TPU 配合物は、生物学的およびワクチン輸送用途の材料要件を満たしています。関連する仕様は BPA フリー、PFAS フリーで、食品との接触に関して FDA に準拠しており、医療用途ではこれが関連するベースライン基準となります。内装ライナーは、使用間の滅菌に使用される消毒剤に対する化学的耐性も必要です。コンプライアンス文書は、サプライヤーによる一般的な機能の主張ではなく、製品で使用されるライナーの素材と製造バッチに固有のものである必要があります。
